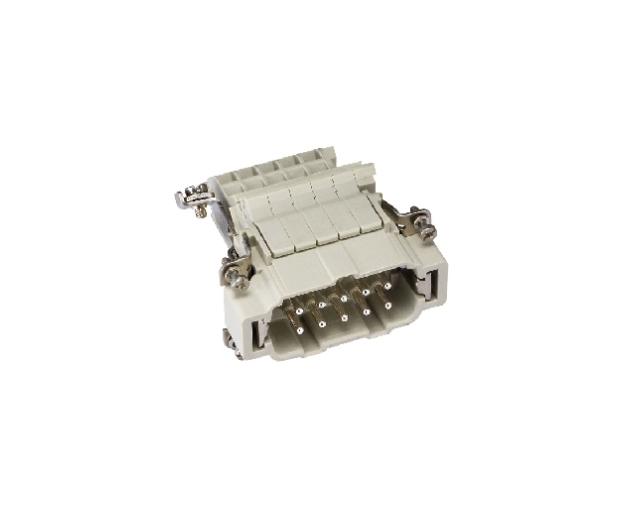

HEAV-010-MSR
型号：HEAV-010-MSR
货号：2100103101
是否需要另外订购冷压针：否
产品部位：插芯
产品简介：10芯 16A 500V 接地端在右边 弹片连接
资料下载：
HEAV-010-MSR
产品详情
| 插芯 | |
| 接插件针数 | 10+PE |
| 按照DIN EN 61984的电气数据 | |
| -额定电流 | 16A |
| -额定电压 | 500V |
| -额定脉冲电压 | 6KV |
| -污染程度 | 3 |
| -当污染等级2时的参数 | 16A 400/690V 6KV 2 |
| 依据UL/CSA额定电压 | 600V |
| 绝缘电阻 | ≥1010Ω |
| 材料 | 聚碳酸酯 |
| 工作温度范围 | -40℃...+125℃ |
| 阻燃等级（UL94） | V0 |
| 可拔插次数 | ≥500 |
| 插针 | |
| 材料 | 铜合金 |
| 表面处理 | |
| -接合侧 | 镀银 |
| -接线侧 | 镀锡 |
| 接触电阻 | ≤4mΩ |
| 螺钉连接 | |
| --mm2 | 0.2-2.5mm2 |
| --AWG | 24-14 |
| --拧紧/检测力矩 | 0.5Nm |
| 终端角夹 | |
| --mm2 | 0.14-2.5mm2 |
| --AWG | 26-14 |
