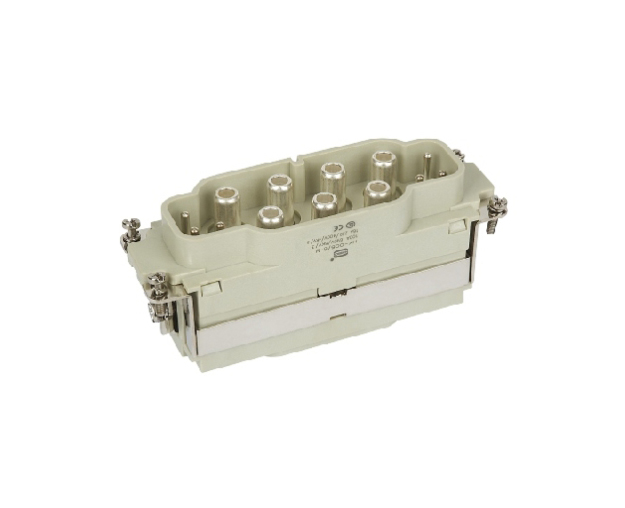

HK-006/6-M
型号：HK-006/6-M
货号：2120122101
是否需要另外订购冷压针：否
产品部位：插芯
产品简介：12芯 100/16A 690/400V
资料下载：
HK-006/6-M
产品详情
| 插芯 | |||||||||
| 接插件针数 | 6/6+PE | ||||||||
| 电力区 | |||||||||
| －额定电流 | 100A | ||||||||
| －额定电压 | 690V | ||||||||
| －额定脉冲电压 | 8KV | ||||||||
| －污染程度 | 3 | ||||||||
| 信号区 | |||||||||
| －额定电流 | 16A | ||||||||
| －额定电压 | 400V | ||||||||
| －额定脉冲电压 | 6KV | ||||||||
| －污染程度 | 3 | ||||||||
| 按照UL额定电压 | 600/300V | ||||||||
| 按照CSA额定电压 | 600/600V | ||||||||
| 按照CSA额定电流 | 100/15A | ||||||||
| 绝缘电阻 | ≥1010Ω | ||||||||
| 材料 | 聚碳酸酯 | ||||||||
| 工作温度范围 | -40℃...+125℃ | ||||||||
| 阻燃等级（UL94） | V0 | ||||||||
| 可拔插次数 | ≥500 | ||||||||
| 插针 | |||||||||
| 强电针 | |||||||||
| -材料 | 铜合金 | ||||||||
| -表面处理 | 镀银 | ||||||||
| -接触电阻 | ≤0.5mΩ | ||||||||
| -轴向螺钉连接 | |||||||||
| -mm² | 16-35mm² | ||||||||
| -AWG | 5-2 | ||||||||
| -最大绝缘直径 | 11.4mm | ||||||||
| 拧紧力矩 |
|
||||||||
| -剥线长度 | 13+1 mm | ||||||||
| 信号针 | |||||||||
| -材料 | 铜合金 | ||||||||
| -表面处理 | 镀银 | ||||||||
| -接触电阻 | ≤3mΩ | ||||||||
| -螺钉连接 | |||||||||
| -mm² | 0.2-2.5mm² | ||||||||
| -AWG | 24-13 | ||||||||
| -拧紧力矩 | 0.8Nm | ||||||||
| -剥线长度 | 7.5mm | ||||||||
