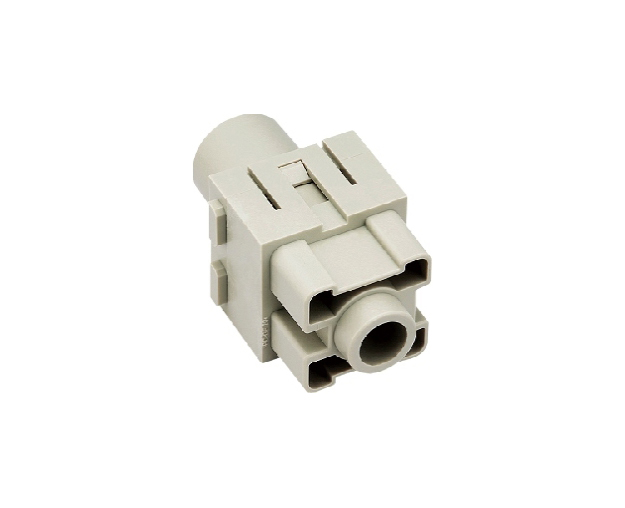

H2MK-001.1-F (25-40mm²)
型号：H2MK-001.1-F (25-40mm²)
货号：2111012201
是否需要另外订购冷压针：否
产品部位：插芯
产品简介：1芯 1000V 200A 25-40mm²
资料下载：
H2MK-001.1-F (25-40mm²)
产品详情
| 插芯 | |||||||||||
| 接插件针数 | 1 | ||||||||||
| 按照DIN EN 61984的电气数据 | |||||||||||
| －额定电流 | 200A | ||||||||||
| －额定电压 | 1000V | ||||||||||
| －额定脉冲电压 | 8KV | ||||||||||
| －污染程度 | 3 | ||||||||||
| 依据UL的额定电压 | 600V | ||||||||||
| 绝缘电阻 | ≥1010Ω | ||||||||||
| 材料 | 聚碳酸酯 | ||||||||||
| 工作温度范围 | -40℃...+125℃ | ||||||||||
| 依据UL94的阻燃等级 | V0 | ||||||||||
| 可拔插次数 | ≥500 | ||||||||||
| 插针 | |||||||||||
| 材料 | 铜合金 | ||||||||||
| 表面处理 | 镀银 | ||||||||||
| 接触电阻 | ≤0.2mΩ | ||||||||||
| 电缆绞线依据IEC60 228-5 | |||||||||||
| 轴向螺栓连接 | |||||||||||
| －mm2 | 25-70mm2 | ||||||||||
| －AWG | 2-0 | ||||||||||
| －内六角扳手 | HEXA-D4 | ||||||||||
| －剥线长度 | 16mm | ||||||||||
| －拧紧力矩 |
|
||||||||||
